Cadena de compensación soldada
La cadena de desplazamiento de acero soldado es un tipo especial de cadena industrial hecha de placas de acero de alta resistencia a través de procesos de soldadura de precisión. Su característica clave se encuentra en el diseño 'offset ' de las placas de cadena (es decir, las placas están dobladas u compensadas en estructura), que proporciona a la cadena una mayor resistencia al impacto, flexibilidad y adaptabilidad de carga. Típicamente utilizado en entornos industriales de alta velocidad, de baja velocidad y de alta ropa, sirve como reemplazo para las cadenas de rodillos estándar tradicionales.
Diseño de placa de cadena:
la cadena está construida con placas de acero dobladas o en forma de S soldadas juntas. El diseño de la placa de compensación ayuda a distribuir estrés, reducir la fricción rígida durante la operación y mejorar la resistencia a las fuerzas laterales.
Proceso de soldadura:
los enlaces se aseguran mediante soldadura por resistencia o soldadura por láser, asegurando una alta resistencia a la soldadura y evitando el desprendimiento de pines, lo que lo hace adecuado para aplicaciones de servicio pesado.
Selección de materiales:
comúnmente hecho de acero de aleación de alta calidad (p. Ej., 40Cr, 65mn) o acero de carbono tratado con calor (enfriado y templado), logrando una dureza de HRC 40-60 para un desgaste superior y resistencia a la corrosión.
Flexibilidad de accesorio:
se puede equipar con raspadores, barras transversales y otros accesorios para acomodar diversas necesidades de transmisión.
Alta capacidad de carga:
la estructura de la placa de compensación distribuye la carga de manera efectiva, con una resistencia a la tracción de un solo enlace que va desde varias toneladas hasta decenas de toneladas (p. Ej.
Resistencia al impacto y vibración:
las placas curvas absorben la energía de choque, lo que las hace ideales para entornos de alta vibración como la minería y la metalurgia.
Resistencia al desgaste:
las placas de cadena pueden estar chapadas en zinc, chapadas en níquel o recubiertas con materiales resistentes al desgaste para extender la vida útil en condiciones polvorientas o húmedas.
Diseño de autolimpieza:
los espacios entre las placas de compensación minimizan la acumulación de material, haciéndolas adecuadas para transmitir sustancias pegajosas (por ejemplo, cemento, escoria).
Bajo mantenimiento:
la ausencia de rodillos reduce los puntos de falla, lo que resulta en intervalos de mantenimiento más largos.
1. Sector de la industria pesada:
Equipo minero: utilizado en transportadores de raspador y ascensores de cubos para transportar minerales y carbón.
Industria metalúrgica: transmisión de carga de horno de alta temperatura (requiere material de acero resistente al calor).
2. Materiales de construcción e industria química:
Plantas de cemento: harina cruda/clinker que transmite, resistente a la abrasión del polvo.
Producción de fertilizantes: manejo de materiales en entornos corrosivos.
3. Agricultura y procesamiento de alimentos:
Manejo de grano: las cadenas de compensación resisten la obstrucción del material, ideal para la transmisión inclinada de granos y alimento.
Líneas de matanza: cadenas de compensación de acero inoxidable para equipos de procesamiento de carne.
4. Protección y energía del medio ambiente:
Plantas de incineración de desechos: cadenas resistentes a la corrosión para la transmisión de residuos.
Tratamiento de aguas residuales: transportadores de raspador de lodos.

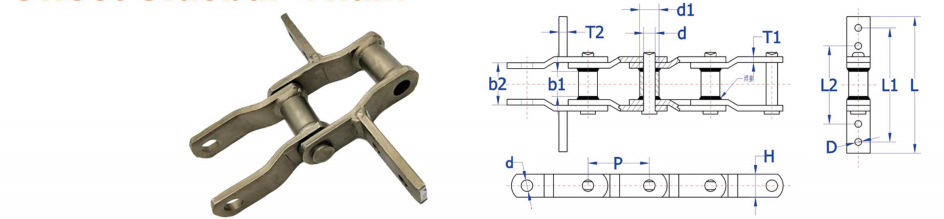

Cadena de barra lateral compensada
| Tipo | Pitch P mm | Diámetro de arbusto D1 | Diámetro del pasador D | Ancho de placa H | Washington. Entre plemesatlinner eeh b1 | wah betwean plabes en la expulsión ens b2 | Grosor de la placa T1 | Resistencia nominal KN | espesor de la placa de ala T2 | Ancho de ala l mm |
| WH78 | 66.27 | 22.23 | 12.7 | 28.4 | 28.4 | 51 | 6.4 | 93.4 | soldadura placa unida, longitud y tamaño de orificio personalizado | |
| WH82 | 78.1 | 27 | 14.29 | 32 | 44 | 57 | 6.4 | 132 | ||
| WH124 | 101.6 | 36.5 | 19.05 | 38.1 | 41.3 | 70 | 9.5 | 300 | ||
| WH132 | 153.67 | 44.45 | 25.25 | 50.8 | 77.1 | 111.76 | 12.7 | 378 | ||
| WH150 | 153.67 | 44.45 | 25.4 | 63.5 | 77.1 | 111.76 | 12.7 | 398 | ||
| WH155 | 153.67 | 44.45 | 28.42 | 63.5 | 73.6 | 111.25 | 14.27 | 411 | ||
| WH157 | 153.67 | 44.45 | 28.42 | 63.5 | 76.4 | 117.35 | 15.88 | S52 | ||
