La falla de los sujetadores en los sistemas de transporte vertical provoca un desgarro catastrófico de la correa, la caída de los cangilones y tiempos de inactividad no programados de las instalaciones. Debido a que los elevadores de cangilones poseen más piezas móviles y tensión dinámica que alternativas como los elevadores de tornillo, la integridad de todo el sistema depende en gran medida de la geometría específica de los pernos que lo mantienen unido. Estandarizar una geometría de sujetador incorrecta da como resultado que los pernos giren durante la instalación, fracturas por tensión localizadas en la matriz de la correa o desprendimientos prematuros bajo cargas dinámicas pesadas.
La evaluación de los componentes del elevador de cangilones requiere mirar más allá de la resistencia a la tracción básica. Esta guía analiza las diferencias mecánicas entre los pernos Fang y los pernos Euro, proporcionando un marco técnico para seleccionar el mecanismo antirrotación correcto según las especificaciones de la correa, los requisitos de carga y los estándares operativos.
Mecánica antirrotación: los pernos tipo colmillo utilizan dientes afilados orientados hacia abajo para morder directamente la carcasa de la correa, mientras que los pernos europeos se basan en dos puntas sobresalientes forjadas para bloquearse en los orificios preperforados de la correa.
Estandarización versus agresión: los pernos Euro cumplen con los estrictos estándares de ingeniería DIN 15237 para un cumplimiento global predecible, mientras que los pernos Fang ofrecen un agarre superior en aplicaciones donde los pernos estándar son propensos a girar.
Integridad de la correa: El diámetro grande y plano de la cabeza de ambos diseños es fundamental para reducir la concentración de tensiones, pero un torque inadecuado en un perno Fang conlleva un mayor riesgo de cortar las fibras internas de la correa.
Compatibilidad del sistema: La selección de sujetadores debe coincidir con el espesor de la correa, el diámetro de la polea y el material del cucharón para evitar interferencias con el perfil de la cabeza y garantizar la confiabilidad a largo plazo.
Los sistemas de transporte vertical funcionan bajo estrés mecánico extremo. La función principal de los sujetadores de los elevadores de cangilones es asegurar el cangilón a la correa mientras resisten inmensas fuerzas de corte, tensión dinámica y aflojamiento por vibración. Cuando una instalación mueve materiales pesados a granel como clinker de cemento, agregados o granos agrícolas densos, los cangilones actúan como palas. Esta acción de extracción genera cargas de corte masivas directamente sobre el vástago del sujetador. Al mismo tiempo, el cinturón pasa sobre las poleas de la cabeza y las botas, creando una tensión dinámica que flexiona constantemente el punto de sujeción. Una instalación exitosa mantiene la fuerza de sujeción sin dañar la carcasa de la correa subyacente durante millones de ciclos de rotación.
Cada dimensión de un sujetador de elevador de cangilones tiene un propósito estructural específico. No puede tratarlos como pernos estándar de ferretería. El diámetro de la cabeza está intencionalmente sobredimensionado para actuar como un distribuidor de carga incorporado. Esta gran superficie distribuye la carga de sujeción a través del caucho de la correa, evitando que la cabeza del perno pase a través de la correa bajo cargas pesadas. El paso de la rosca y la longitud del vástago determinan el rango de agarre, acomodando varias combinaciones de espesor de la correa y espesor de la pared posterior del cucharón. La característica más crítica es el mecanismo antirrotación ubicado directamente debajo de la cabeza del perno. Este mecanismo bloquea el sujetador en su lugar durante la instalación y operación, lo que permite al personal de mantenimiento aplicar el torque adecuado desde el lado de la tuerca sin que el perno gire.
Los equipos de mantenimiento a veces confunden los verdaderos pernos de elevador con los pernos de carro de cabeza plana estándar OEM. Este error conduce a una rápida falla del sistema. Los pernos de carro estándar tienen un cuello cuadrado debajo de la cabeza. Este cuello cuadrado está diseñado para carpintería o estructuras metálicas estáticas. Cuando se introduce en una cinta transportadora de goma blanda, el cuello cuadrado desprende fácilmente la goma. Los verdaderos sujetadores de ascensores cuentan con mecanismos antirrotación especializados diseñados específicamente para sobrevivir a las tensiones del transporte vertical. El uso de hardware estándar conduce inevitablemente a pernos que giran, cubos sueltos y, eventualmente, destrucción de la correa.
La falla de los sujetadores rara vez ocurre sin previo aviso. Identificar estas realidades operativas le ayuda a seleccionar el hardware correcto para su entorno de transporte específico. Vemos cuatro modos de falla principales en el campo.
Modo de falla | Causa mecánica | Síntoma de campo |
|---|---|---|
Extracción del perno (desgarro) | El diámetro de la cabeza es demasiado pequeño o la carcasa de la correa está degradada. | Los cubos se desprenden por completo; Grandes agujeros dejados en el cinturón. |
Girando durante la instalación | Mecanismo antirotación averiado o goma pelada. | Los técnicos no pueden lograr el torque adecuado; las tuercas permanecen sueltas. |
Corte por fatiga | Esfuerzos de flexión continuos o tuercas poco apretadas. | El vástago del perno encaja al ras de la pared trasera del cucharón. |
Retroceso vibratorio | Utilizar tuercas hexagonales estándar en lugar de tuercas de seguridad con inserto de nailon. | Las nueces caen al flujo de producto; los cubos traquetean. |
El perno de colmillo está diseñado para brindar el máximo agarre en entornos exigentes. Su característica definitoria es la presencia de 'colmillos de halcón' ubicados en la parte inferior de la cabeza del perno. Estas puntas afiladas apuntan hacia la superficie del cinturón. A diferencia del hardware estándar, este diseño no se basa únicamente en la fricción o la compresión. Los colmillos crean un enclavamiento mecánico con el material de la correa, lo que los hace muy efectivos en entornos industriales donde las correas son propensas a estirarse o donde el acceso para mantenimiento es muy limitado.
Durante la instalación, los dientes penetran la cubierta exterior de la correa de caucho. A medida que aprieta la tuerca del lado del cucharón, los dientes se hunden más profundamente en la matriz de la correa. Eventualmente agarran la carcasa interna de tela del cinturón, generalmente hecha de poliéster y nailon entretejidos (tela EP). Esta acción proporciona un bloqueo antirotación agresivo e inmediato. El perno no puede girar una vez que los colmillos se enganchan con las capas de tela. Esto permite que los equipos de mantenimiento apliquen el máximo torque a la tuerca de fijación usando llaves de impacto o llaves dinamométricas de alta resistencia sin necesidad de una segunda herramienta para mantener estacionaria la cabeza del perno.
Los pernos de colmillo tienen un diseño de cabeza grande y plana que queda completamente al ras de la superficie de la correa. Un ajuste al ras reduce el riesgo de rotura al maximizar el área de contacto. También minimiza el desgaste cuando la correa pasa firmemente sobre las poleas motrices. El perfil plano evita que las cabezas de los pernos se enganchen en los componentes de la estructura del transportador, en los revestimientos o en los raspadores de la correa. Estos sujetadores son muy adecuados para aplicaciones de correas empotradas y funcionan excepcionalmente bien con cucharones empotrados de alta resistencia utilizados en terminales de granos y agregados de alta capacidad.
El agarre agresivo conlleva riesgos operativos específicos que los equipos de instalación deben gestionar. El principal riesgo es el exceso de torsión. Un ajuste excesivo hace que los colmillos corten completamente las fibras críticas que soportan tensión en la carcasa de la correa. Las fibras cortadas debilitan el cinturón y provocan desgarros localizados alrededor del punto de sujeción. Puede mitigar este riesgo fácilmente utilizando procedimientos de campo adecuados.
Verifique que el grosor de la correa exceda la longitud de los colmillos para evitar una perforación total.
Utilice una llave dinamométrica calibrada para aplicar la presión final de asiento.
Nunca confíe en destornilladores de impacto neumáticos sin barras de extensión limitadoras de torsión.
Inspeccione la parte posterior de la correa después de las primeras 10 horas de funcionamiento para asegurarse de que los colmillos no hayan perforado la cubierta del lado de la polea.

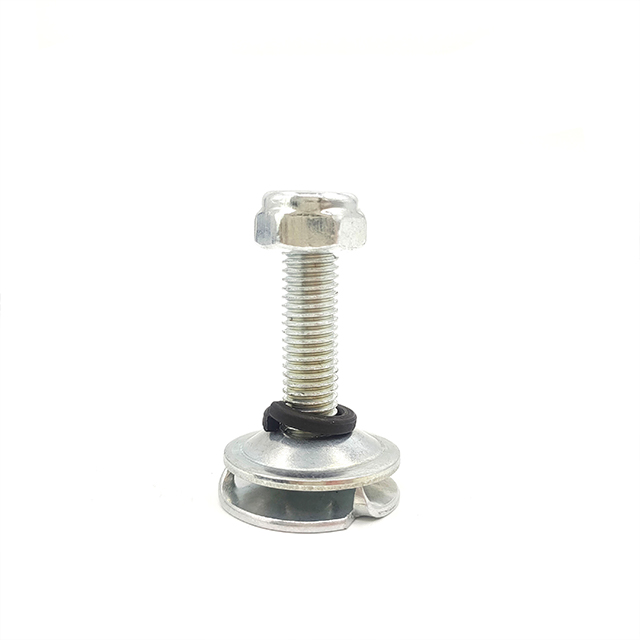

El europerno representa el estándar industrial para sistemas de transporte diseñados en toda Europa y gran parte del mercado global. Presenta un diseño estructural distinto centrado en la preservación del cinturón. En lugar de colmillos afilados, utiliza dos puntas o orejetas sobresalientes, forjadas directamente debajo de la cabeza del perno. La cabeza en sí suele presentar una ligera cúpula o una curvatura poco profunda diseñada para coincidir con el radio de las poleas. Este diseño prioriza la protección de la correa sobre la penetración agresiva, lo que la convierte en la opción preferida para sistemas de correas de alta tensión y alta ingeniería.
Estos sujetadores cumplen estrictamente con las normas DIN 15237. Esta norma de ingeniería europea dicta las dimensiones exactas, la curvatura de la cabeza, el paso de rosca y la ubicación de las orejetas. El cumplimiento de esta norma garantiza dimensiones uniformes en los diferentes lotes de fabricación. Garantiza capacidades de carga y resistencias al corte predecibles. Esta estandarización hace que el abastecimiento global de pernos para elevadores de cangilones sea mucho más fácil para los equipos de adquisiciones. Los ingenieros pueden diseñar sistemas sabiendo exactamente cómo funcionará el sujetador, independientemente del fabricante que cumpla con las normas y proporcione el hardware.
Las dos narices forjadas no perforan el cinturón como lo hacen los colmillos. En cambio, encajan en agujeros específicamente perforados en el cinturón. En las correas de caucho más blandas con cubiertas superiores gruesas, las orejetas se comprimen directamente en el caucho. Aseguran el perno sin perforar la carcasa interna de tela. Cuando la tuerca se aprieta, las orejetas se bloquean contra los lados del orificio perforado o el caucho comprimido. Esto evita que el perno gire durante la aplicación del torque final mientras mantiene completamente intactas las fibras internas que soportan la tensión.
Los pernos europeos son mucho más respetuosos con la matriz de la correa. Preservan la integridad estructural de las capas internas de tela, lo que prolonga la vida útil general de la correa. Sin embargo, esta protección requiere compensaciones operativas durante la instalación. A menudo requieren un punzonado de correa más preciso para alinear las orejetas correctamente. Si el equipo de mantenimiento hace un agujero demasiado grande, las orejetas no engancharán la goma y el perno girará antes de asentarse por completo. También ofrecen una resistencia inicial ligeramente menor al mordisco durante la instalación en comparación con los pernos Fang, lo que requiere que los técnicos apliquen una presión constante y uniforme al arrancar las tuercas.
La experiencia de instalación difiere mucho entre los dos diseños. Los pernos de colmillo se agarran inmediatamente a cualquier parte de la superficie de la correa. No requieren orificios guía perfectamente alineados para evitar que giren. Los empujas a través del cinturón y los dientes hacen el resto. Los pernos europeos requieren una alineación adecuada de las puntas con el punzón de la correa. Si las orejetas no se asientan correctamente en la goma o en las ranuras preperforadas, el perno girará. Para un mantenimiento rápido en espacios reducidos, como reemplazar un solo cangilón dentro de la carcasa oscura de un ascensor, los diseños de colmillos ofrecen un acoplamiento inicial más rápido.
Ambos diseños cuentan con grandes superficies de apoyo para distribuir las cargas de sujeción. Sin embargo, tienen un impacto diferente en la vida útil de la correa a largo plazo. Las perforaciones de los colmillos crean puntos de microtensión dentro de la carcasa de la tela. Si la correa se flexiona mucho sobre poleas de pequeño diámetro, estos pinchazos pueden expandirse y convertirse en desgarros más grandes con el tiempo. La compresión de la punta de los diseños DIN 15237 evita cortar las fibras por completo. Este método de compresión generalmente extiende la vida útil de la correa en los puntos de sujeción, lo que hace que los pernos europeos sean superiores para correas de alta tensión que operan a altas velocidades.
Los materiales de fabricación dictan la longevidad en lugares de trabajo industriales hostiles. Ambos tipos de sujetadores están disponibles en acero simple, acero al carbono galvanizado y acero inoxidable (generalmente grados 304 o 316). Las opciones galvanizadas en caliente brindan una resistencia superior a la corrosión para aplicaciones agrícolas al aire libre donde la humedad y el polvo de los granos crean ambientes corrosivos. El revestimiento de zinc previene la oxidación en entornos de fresado interiores estándar. El acero inoxidable es obligatorio para aplicaciones de calidad alimentaria o plantas de fertilizantes altamente corrosivos. La elección del recubrimiento debe coincidir con la corrosividad del material a granel que se transporta, independientemente de la geometría del perno.
El proceso de forjado afecta la resistencia general del sujetador. Forjar colmillos afilados requiere aleaciones de acero específicas que mantengan la retención de los bordes durante la instalación. Forjar orejetas gruesas aumenta la resistencia al corte directamente debajo de la cabeza. Ambos diseños ofrecen excelentes límites de rendimiento del material adecuados para uso industrial pesado. Sin embargo, las orejetas gruesas del diseño DIN 15237 proporcionan una resistencia ligeramente mayor a las fuerzas de corte laterales causadas por un fuerte impacto del cucharón, como cuando un cucharón golpea un objeto extraño en la sección del maletero.
Característica | Perno de colmillo | Perno europeo (DIN 15237) |
|---|---|---|
Mecanismo antirotación | Dientes afilados que miran hacia abajo (colmillos) | Dos narices salientes forjadas (orejetas) |
Interacción del cinturón | Perfora goma y agarra la carcasa de tela. | Comprime el caucho o encaja en agujeros perforados |
Velocidad de instalación | Alto (se agarra inmediatamente después de apretar) | Moderado (requiere alineación de orejetas) |
Protección de la carcasa del cinturón | Menor (riesgo de cortar las fibras si se aprieta demasiado) | Más alto (conserva las capas internas de tela) |
Mejor aplicación | Altas vibraciones, propenso a girar, reparaciones rápidas | Sistemas de ingeniería, correas de alta resistencia, cumplimiento global |
Seleccionar el hardware adecuado requiere una evaluación sistemática de su sistema de transporte específico. Los ingenieros y gerentes de mantenimiento deben sopesar varios factores físicos antes de pedir piezas. Debe evaluar la estructura física de la correa, el material del cucharón y el entorno operativo. También debe considerar el nivel de habilidad del equipo de instalación y las herramientas que tienen disponibles. Una matriz paso a paso ayuda a eliminar las conjeturas. Hacer coincidir el sujetador con los parámetros específicos del sistema garantiza el máximo tiempo de actividad y seguridad.
El espesor de la banda, el grado de cobertura y el número de capas internas dictan su elección de hardware. Los cinturones delgados carecen de profundidad para soportar colmillos agresivos. Si utiliza un perno de colmillo en una correa delgada, los dientes atravesarán completamente la cubierta del lado de la polea, destruyendo la correa y dañando el revestimiento de la polea. Las correas resistentes con cubiertas de goma gruesas combinan excepcionalmente bien con pernos europeos DIN 15237. La goma gruesa permite que las orejetas se compriman profundamente sin dañar el tejido subyacente. Mida siempre el grosor total de la correa y el grosor de la cubierta superior antes de realizar el pedido de herrajes.
Tipo de correa/grosor | Sujetador recomendado | Razonamiento |
|---|---|---|
Cinturones finos (menos de 6 mm) | Perno europeo (DIN 15237) | Evita que los colmillos atraviesen la cubierta inferior. |
Cubiertas de goma gruesas (más de 6 mm) | Perno euro o perno de colmillo | La profundidad de goma se adapta a las orejetas o los colmillos de forma segura. |
Correas de cordón de acero de alta tensión | Perno europeo (DIN 15237) | Evita cualquier riesgo de que los colmillos dañen los cables de acero internos. |
Cinturones desgastados o estirados | Perno de colmillo | Proporciona un agarre agresivo donde el caucho se degrada. |
La elección de cangilones de acero o de polímero influye en la fuerza de sujeción requerida. Los cubos de acero son rígidos. Requieren un alto torque para asentarse adecuadamente contra la correa y evitar que el material se acumule detrás de la pared trasera del cucharón. Este alto par exige sujetadores robustos para elevadores de cangilones que no giren bajo presión extrema. Los cubos de polímero (HDPE, nailon o poliuretano) se comprimen ligeramente bajo carga. Requieren una gestión cuidadosa del par para evitar que se rompan los orificios de montaje de plástico. Ambos tipos de sujetadores funcionan con cualquier material, siempre que utilice las arandelas correctas para distribuir la carga.
Evalúe la compensación entre los métodos de instalación y la mano de obra de mantenimiento a largo plazo. Los pernos europeos estandarizados ofrecen un desgaste predecible y protegen la carcasa de la correa, lo que extiende la vida útil general de la correa y reduce la frecuencia de los reemplazos de la misma. Sin embargo, en entornos de alta vibración, como las plantas trituradoras de rocas, los pernos pueden aflojarse con el tiempo. El agarre agresivo de los pernos Fang ahorra una importante mano de obra de mantenimiento al evitar que giren durante el reapriete de rutina. Si un equipo puede volver a apretar un balde en 30 segundos en lugar de 3 minutos porque el perno no gira, la instalación ahorra horas de inactividad durante un apagón importante. La elección correcta minimiza los ciclos de reemplazo y reduce el tiempo de inactividad no programado.
Cumplir con las pautas de torsión del fabricante no es negociable. El par adecuado establece la fuerza de sujeción necesaria sin aplastar la correa ni agrietar el cucharón. Un torque insuficiente provoca que los cucharones se aflojen, el material se acumule detrás del cucharón y, eventualmente, se rompan los pernos. El exceso de torsión provoca que los pernos cedan, dañen gravemente la correa y deformen el cucharón. Utilice siempre una llave dinamométrica calibrada para el asiento final. Consulte con el fabricante de la correa para conocer los límites de compresión específicos según el durómetro del caucho. Nunca apriete los pernos basándose únicamente en una estimación visual o en el sonido de una pistola de impacto.

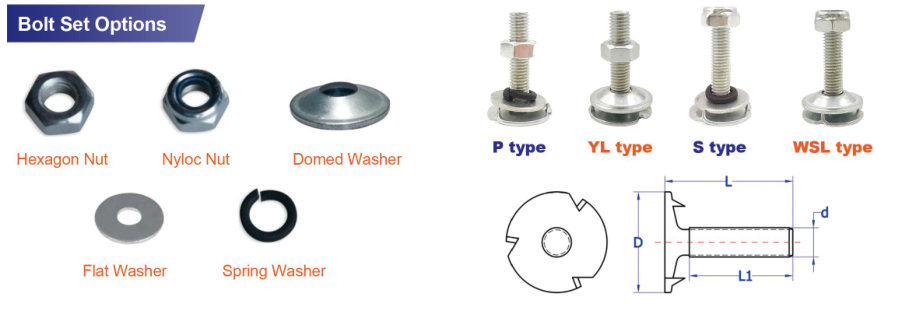

Los sujetadores no funcionan solos. Requieren hardware complementario para funcionar correctamente y mantener la fuerza de sujeción. Las arandelas abovedadas (también conocidas como arandelas de guardabarros o arandelas ovaladas) son fundamentales. Distribuyen la presión de la tuerca uniformemente por el lado del cucharón. Esto evita que la tuerca atraviese los cangilones de polímero o deforme los cangilones de acero. Las tuercas Nyloc (tuercas de seguridad con inserto de nailon) son esenciales para evitar el retroceso por vibración. Las tuercas hexagonales estándar se aflojarán por vibración en un sistema de transporte vertical en cuestión de días. Siempre reemplace las tuercas y las arandelas cuando reemplace los pernos; nunca reutilice hardware viejo.
Implemente un programa de mantenimiento preventivo realista para detectar hardware suelto antes de que cause una falla catastrófica. Verifique la tensión del sujetador después de las primeras 40 horas de operación en una correa nueva. La goma nueva se comprimirá y se endurecerá, lo que provocará el aflojamiento inicial de las tuercas. Después de este período de rodaje, inspeccione la tensión de los sujetadores trimestralmente. Inspeccione la parte posterior de la correa en busca de microdesgarros alrededor de las cabezas de los pernos, lo que indica un torque excesivo o una selección incorrecta de los pernos. Recoger un cangilón suelto a tiempo evita que se desprenda y cause daños masivos a la carcasa y las poleas del elevador.
Audite sus registros de mantenimiento históricos para identificar los modos de falla de sujetadores más comunes antes de solicitar hardware nuevo.
Mida el espesor actual de su correa y verifique los diámetros mínimos de la polea con las especificaciones de ingeniería de su transportador.
Solicite muestras de hardware de los diseños Fang y Euro para realizar una prueba de tracción localizada en un trozo de desecho de su correa actual.
Implementar una política obligatoria de llave dinamométrica para todas las instalaciones futuras de cucharones para evitar el aplastamiento de la correa.
Comuníquese con un especialista en componentes para que sus nuevos sujetadores coincidan con el material específico de su matriz de correa y cucharón.
R: Los pernos de carro estándar tienen un cuello cuadrado debajo de la cabeza diseñado para estructuras de madera o metal. Este cuello cuadrado se desprende fácilmente de las cintas transportadoras de caucho blando bajo cargas pesadas. Los pernos de colmillo cuentan con dientes afilados orientados hacia abajo diseñados para morder directamente la carcasa de la correa. Esto proporciona un agarre antirrotación superior, lo que permite una aplicación de torsión adecuada sin que el perno gire en la goma.
R: Sí, una instalación óptima a menudo requiere geometrías de orificios específicas. Si bien las dos puntas sobresalientes se pueden comprimir para formar cubiertas de goma más suaves y gruesas, funcionan mejor cuando se alinean con orificios piloto preperforados. La perforación adecuada acomoda las orejetas, evitando que el perno gire durante la instalación y al mismo tiempo protege la carcasa interna de tela contra daños por perforación.
R: Se evita el giro mediante el uso de diseños antirrotación especializados, como colmillos o narices forjadas. Asegúrese de que el perno esté correctamente asentado contra la correa antes de aplicar torsión. El uso de una llave de impacto a baja velocidad ayuda a fijar la función antirrotación en la goma. Finalmente, aplique el torque final suavemente con una llave dinamométrica para evitar romper el agarre inicial.
R: DIN 15237 es una estricta norma de ingeniería métrica europea. Dicta las dimensiones exactas, la curvatura del cabezal, el paso de rosca y la ubicación de las orejetas para los pernos del transportador y del elevador. Cumplir con este estándar garantiza capacidades de carga predecibles, tolerancias de fabricación uniformes y un abastecimiento global confiable para sistemas de transporte industriales.
R: Sí, si se instala incorrectamente o se usa en una correa demasiado delgada. Los dientes afilados están diseñados para agarrar la carcasa interna de tela. Apretar demasiado la tuerca puede hacer que estos colmillos corten las capas de tela críticas que soportan la tensión. Esto debilita el cinturón y provoca desgarros localizados. La aplicación adecuada del torque es esencial para evitar daños a la correa.
R: Utilice siempre contratuercas de inserción de nailon (tuercas Nyloc) para evitar que los herrajes retrocedan ante una vibración intensa. Combínelos con arandelas ovaladas o abovedadas especializadas. Estas arandelas coinciden con la curvatura del perfil del cucharón, distribuyendo la carga de sujeción de manera uniforme y evitando daños a los orificios de montaje del cucharón.
R: Los sujetadores deben inspeccionarse trimestralmente y reemplazarse inmediatamente si las roscas están dañadas o los vástagos muestran desgaste. Como regla estricta, instale siempre pernos, tuercas y arandelas completamente nuevos cada vez que instale una nueva cinta transportadora o reemplace los cangilones del elevador. La reutilización de hardware antiguo compromete la integridad del sistema y la fuerza de sujeción.
