Cadena de glr
La cadena transportadora de raspador en forma de U es una cadena de tracción de alta resistencia especialmente diseñada para transportadores de raspador de retroceso U, utilizado principalmente para el transporte horizontal o ligeramente inclinado de materiales en polvo, granulares y pequeños (como grano, carbón, cemento, fertilizante, etc.). Típicamente hecho de acero de aleación de alta calidad, esta cadena ofrece una excelente resistencia al desgaste, resistencia a la tracción y resistencia a la corrosión, asegurando un funcionamiento estable incluso en condiciones de trabajo duras.
Enlaces de cadena: fabricados a través de procesos de forja o estampado, asegurando una estructura robusta y una alta capacidad de carga.
Placas de cadena: generalmente diseñadas en una configuración en forma de '8 ' o placa recta para mejorar la resistencia a la tracción.
Pins y bujes: endurecido para reducir la fricción y mejorar la resistencia al desgaste.
Accesorios de raspador: fijado en la cadena para empujar los materiales hacia adelante, disponibles en materiales como acero al carbono, acero inoxidable o aleación resistente al desgaste.
Método de conexión: características estructuras desmontables o soldadas para una fácil instalación y mantenimiento.
Resistencia de alta resistencia y desgaste: hecho de acero de aleación premium (p. Ej., 40cr, 40 mn) o endurecida en la superficie para la vida útil prolongada.
Fuerte resistencia al impacto: adecuada para una operación continua de alta carga sin deformación o rotura.
Diseño resistente a la corrosión: las opciones incluyen galvanización, ennegrecimiento o recubrimiento para su uso en entornos húmedos o corrosivos.
Operación suave: el mecanizado de precisión garantiza un compromiso sin problemas con las ruedas dentadas, minimizando el ruido y la vibración.
Mantenimiento fácil: el diseño modular permite el reemplazo de enlaces de cadena individual, reduciendo los costos de mantenimiento.
Alta adaptabilidad: tono personalizable (p. Ej., 60 mm, 80 mm, 100 mm) para que coincida con el ancho del transporte transportador y los requisitos de carga.
Las cadenas transportadoras de raspador en forma de U se usan ampliamente en las siguientes industrias:
Procesamiento de granos: transporte de trigo, maíz, soja y otros materiales granulares.
Carbón y minería: transmitir carbón, minerales y minerales en operaciones subterráneas o superficiales.
Materiales de construcción: manejo de cemento, arena, cenizas volantes y otros materiales de construcción.
Industria química: fertilizantes en movimiento, pellets de plástico y otros productos químicos ligeramente corrosivos.
Energía renovable: transporte de combustibles de biomasa como chips de paja y madera en centrales eléctricas.
Equipo compatible: transportadores de raspador en forma de U, transportadores de raspador cerrados, transportadores de canales, etc.
Esta cadena se destaca en entornos continuos, pesados, polvorientos o húmedos, lo que lo convierte en un componente central de los sistemas de manejo de materiales a granel.

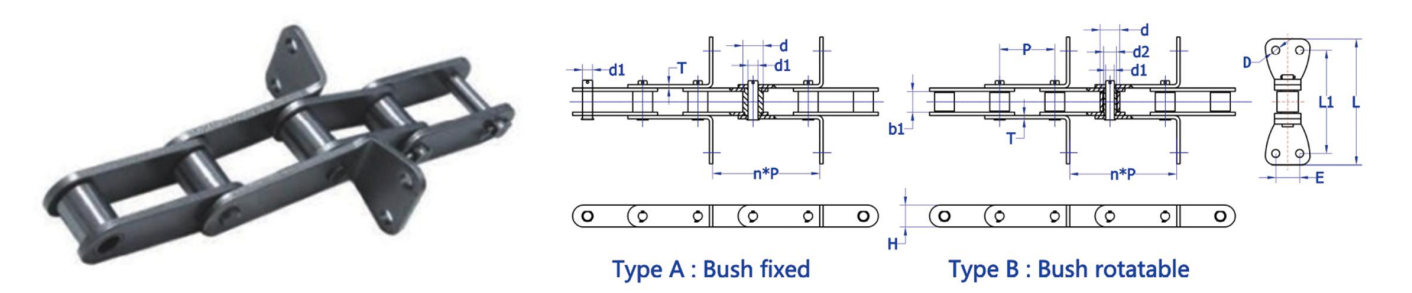

Cadena de rodillos de arbusto (utilizado en el transportador de raspador de tipo u)
Modelo: GLR para TGSU Arc Scraper Conveyor, instalar U Type Scrapper
Especificaciones comunes (material: acero al carbono, acero inoxidable)
Tipo | Paso P mm | Entre placas internas bl mm | Diámetro de arbusto d mm | Diámetro del pasador D1 mm | Diámetro de arbusto D2 mm | Ancho de placa H MM | Espesor de la placa t mm | Adjunto de vuelo (mm) | Resistencia nominal KN | |||
Ancho l mm | Distancia l1 mm | Distancia l2 mm | Diámetro d mm | |||||||||
GLR68 (5) | 68 | 25.3 | 22.23 | 11.1 | 16.23 | 29 | 5 | / | 102 | 32 | 4-φ9 | 140 |
GLR60 (6) D | 60 | 26.0 | 22.23 | 12.7 | / | 30 | 6 | 130 | 100 | 32 | 4-φ9 | 140 |
GLR66.5 (6) D | 66.5 | 26.5 | 22.23 | 12.7 | 16.23 | 30 | 6 | 130 | 102 | 32 | 4-φ9 | 140 |
GLR80 (6) D | 80 | 32.0 | 28.00 | 18.0 | / | 42 | 6 | 160 | 120 | 32 | 4-φ9 | 140 |
GLR100 (6) D | 100 | 38.5 | 36.00 | 16.0 | 21.6 | 40 | 6 | 130 | 102 | 32 | 4-φ9 | 180 |
