Sujetadores de sujeción de la serie S
El sujetador de la abrazadera de la correa es un dispositivo mecánico utilizado para conectar, asegurar o tensar correas transportadoras, correas de transmisión u otras cintas industriales. Construido a partir de materiales de metal o de alta resistencia, su mecanismo de sujeción proporciona un agarre firme para evitar el deslizamiento, el desprendimiento o la rotura durante la operación. Se aplica ampliamente en industrias como minería, logística, agricultura y fabricación.
Materiales de alta resistencia
Hecho de acero galvanizado, acero inoxidable o aleación de aluminio para la corrosión superior y la resistencia al desgaste, lo que garantiza la durabilidad en ambientes hostiles.
Instalación rápida
El diseño simple permite un ensamblaje sin herramientas o mínimo, reduciendo el tiempo de inactividad y mejorando la eficiencia.
Asegurar seguro
Las superficies de sujeción dentadas o corrugadas mejoran el agarre, evitando el deslizamiento de la correa o la desalineación.
Amplia compatibilidad
Compatible con varios tipos de correa (p. Ej., PVC, caucho, cintas transportadoras reforzadas con tela) y anchos múltiples.
Diseño reutilizable
Algunos modelos admiten el desmontaje y la reinstalación, reduciendo los costos de mantenimiento a largo plazo.
1. Sistemas de cinta transportadora: conexión y mantenimiento de la cinta en minería, puertos y plantas de procesamiento de alimentos.
2. Sistemas de transmisión: fijación segura de las correas de transmisión de energía en equipos mecánicos.
3. Maquinaria agrícola: tensión del cinturón para cosechadoras, sembradoras y otras maquinaria agrícola.
4. Líneas de clasificación logística: mantenimiento de la correa en sistemas automatizados de manejo y almacén de paquetes.
La abrazadera adecuada del cinturón influirá directamente en la fiabilidad, la seguridad y la vida útil del cinturón del elevador. Es el más seguro, el más económico y el más ampliamente diseño hasta ahora. Nuestros sujetadores de cinta son ampliamente utilizados por muchos fabricantes de equipos transportadores y tienen un reconocimiento y elogios unánime a los expertos.

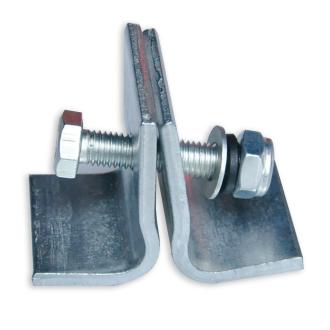

S1 Use la formación de estampado integral. El material es el acero al carbono galvanizado.
Estampado integral S2 Luego se forman soldadura, el material es el acero al carbono galvanizado

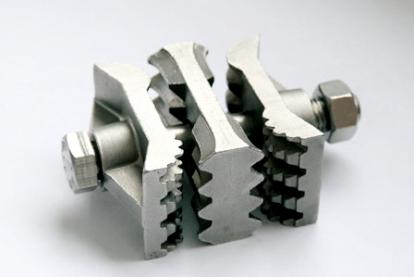

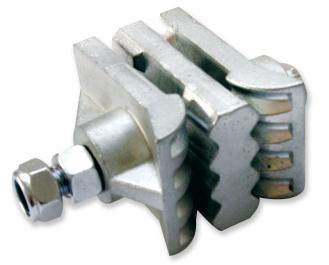

S4 y S5 son de precisión de tres partes, los materiales son dos tipos galvanizados de acero fundido y de acero inoxidable.
Viene con pernos de alta resistencia de 8.8 grados y tuercas de autoaprochación engrosadas. Ca puede evitar efectivamente el funcionamiento del accesorio suelto.
La estructura combinada es fácil de intercambiar e instalar. Alta precisión de ensamblaje.
|
| ||
|
|
S1 | S2 | S4 | S5 |
Fuerza ≤800kn/m | Fuerza ≤1000kn/m | Fuerza ≤1200kn/m | Fuerza ≤1600kn/m |
Ancho de Chuck W = 45 mm | Ancho de Chuck W = 45 mm | Ancho de Chuck W = 48 mm | Ancho de Chuck W = 48 mm |
Altura de Chuck H = 62 mm | Altura de Chuck H = 68 mm | Altura de Chuck H = 72 mm | Altura de Chuck H = 75 mm |
Longitud del perno l = 50 mm | Longitud del perno l = 120 mm | Longitud del perno l = 130 mm | Longitud del perno l = 130 mm |
Especificación de rosca M10, Clase de resistencia al perno 8.8 | |||
Puntos clave de operación del conector de la correa:
1. Elija diferentes tipo de sujetador y cantidad de acuerdo con la resistencia y el ancho de su cinturón.
2. Cinturón de lanzamiento Longitud redonda+ Longitud de la correa de conexión = longitud total de la correa.
3. Longitud de la correa de conexión de cierre: S1+180 mm, S2+190 mm, S4+220 mm, S5+230 mm.

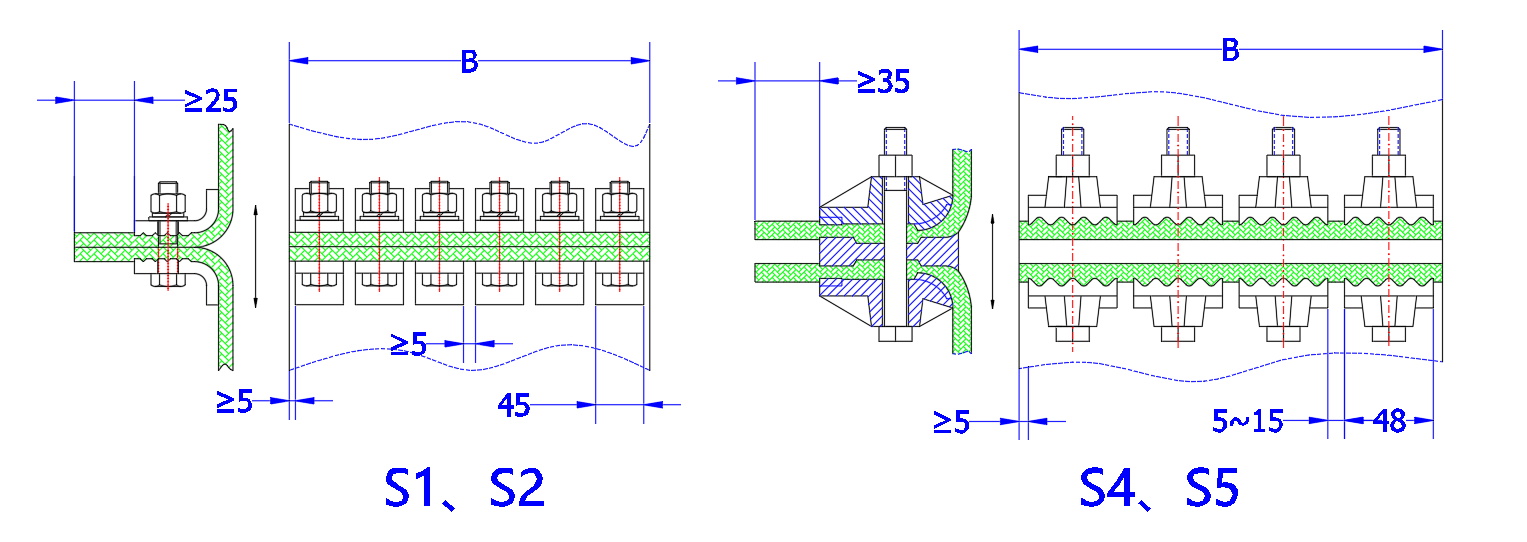

4. Establezca cierta distancia (S1 y S2--60 mm, S4 y S5-80 mm) desde la parte superior de la correa de conexión, haga una línea central para el orificio de montaje. Asegúrese de que la línea central sea perpendicular a la dirección radial del cinturón de ascensor o sus dos bordes. Ayuda a asegurarse de que el cinturón no se desvíe cuando el elevador esté funcionando.
 |
