Los elevadores de cangilones funcionan en condiciones continuas y exigentes en las que un único punto de fallo detiene la producción. Si bien los ingenieros diseñan estos sistemas para mover volúmenes masivos de materiales a granel, la degradación de los sujetadores sigue siendo el punto de falla más común, aunque evitable. Las paradas no planificadas, el desgarro de la correa y los daños catastróficos al equipo rara vez se deben al propio cucharón. Más bien, estos fallos resultan de la pérdida gradual de la fuerza de sujeción y la posterior apertura de la junta en el sistema de sujeción. Pasar del mantenimiento reactivo a la confiabilidad de ingeniería requiere comprender las fuerzas mecánicas exactas que impulsan el aflojamiento de los pernos del elevador . Debe evaluar el hardware especialmente diseñado para soportar cargas industriales dinámicas. Analizaremos la física de las fallas de los sujetadores y brindaremos soluciones prácticas para proteger sus sistemas de transporte contra vibraciones e impactos continuos.
La pérdida de precarga es el principal culpable: la falla del sujetador rara vez se debe a una fractura del perno; es impulsado por una pérdida de precarga que resulta en una apertura en la articulación. Esto ocurre mediante dos mecanismos básicos: aflojamiento rotacional espontáneo o aflojamiento no rotacional.
La vibración impulsa el aflojamiento rotacional: la vibración transversal y el deslizamiento lateral de la cabeza del perno en relación con la junta provocan un movimiento relativo en las roscas, superando la fricción necesaria para permanecer bloqueado.
La compresión de la correa provoca aflojamiento: a medida que las correas de caucho o sintéticas se comprimen con el tiempo (empotramiento), la unión pierde tensión incluso si la tuerca no ha girado.
Las soluciones de ingeniería superan al hardware estándar: la actualización a pernos de elevador antiaflojamiento, pernos de colmillo y mecanismos de bloqueo especializados reduce drásticamente los intervalos de mantenimiento y previene fallas catastróficas de las correas.
Comprender la falla de los sujetadores requiere observar la física de una unión atornillada. Un perno funciona esencialmente como un resorte muy rígido. Cuando aprietas la tuerca, estiras el eje del perno de acero. Esta acción de estiramiento crea tensión interna. A esta tensión la llamamos precarga. La precarga genera la fuerza de sujeción necesaria para apretar el cucharón contra la carcasa de la correa y mantenerlo estacionario. Toda la integridad del elevador de cangilones depende de que esta fuerza de sujeción supere las fuerzas externas que actúan sobre el cangilón.
Si la fuerza de sujeción cae por debajo de las cargas operativas, la articulación se abre. Una vez que se abre una articulación, la mecánica cambia drásticamente. El sujetador ya no actúa como una abrazadera rígida. En cambio, se convierte en un pasador suelto sujeto a fuertes esfuerzos de flexión y corte. Un perno flojo del elevador de cangilones se fatigará, doblará o rasgará rápidamente la carcasa de la correa de caucho, lo que provocará una falla inmediata del equipo.
Los mecánicos a menudo malinterpretan la relación entre par y precarga. El par es simplemente la fuerza de rotación aplicada a la tuerca. La precarga es el estiramiento real del perno. La fricción consume aproximadamente el 90% del torque que aplica. Sólo el 10% de tu esfuerzo estira el perno. Si las roscas están sucias, oxidadas o dañadas, aumenta la fricción. Es posible que alcance el torque objetivo con la llave, pero el perno permanece poco estirado, lo que deja el cucharón vulnerable a un aflojamiento inmediato.
Mantener la precarga requiere que los componentes de la junta permanezcan dimensionalmente estables. La correa, el respaldo del cucharón, la arandela y la tuerca deben resistir la compresión y el desgaste. En un elevador de cangilones, la estabilidad dimensional es casi imposible de lograr con hardware estándar porque el material de la correa es inherentemente comprimible. Esta realidad física obliga a los equipos de mantenimiento a repensar cómo protegen sus cubetas.
El aflojamiento rotacional ocurre cuando el sujetador se desenrosca físicamente durante la operación. Los golpes, las vibraciones y las cargas dinámicas hacen que la cabeza de la tuerca o del perno se deslice lateralmente con respecto a las superficies de la junta. Los ingenieros llaman a esto vibración transversal. Este deslizamiento lateral crea micromovimientos dentro de los espacios libres de las roscas.
Este movimiento relativo elimina temporalmente la fricción que mantiene juntas las roscas macho y hembra. Sin fricción, el par interno generado por el perno estirado hace que la tuerca se afloje. Este proceso ocurre increíblemente rápido. Unos pocos segundos de vibración transversal intensa pueden eliminar por completo la precarga en un sujetador estándar. Una vez que la tuerca retrocede aunque sea una fracción de milímetro, la fuerza de sujeción cae a cero.
La secuencia de aflojamiento rotacional sigue un patrón predecible en los sistemas de transporte:
Una fuerza transversal golpea el cucharón mientras draga la sección del maletero.
La cabeza del perno se desliza lateralmente contra la cubierta de la correa de goma.
Las roscas macho y hembra se deslizan entre sí, rompiendo el bloqueo de fricción estática.
La fricción del hilo cae a cero momentáneamente.
La tensión interna del perno obliga a la tuerca a desenroscarse en el paso de la rosca.
Las tuercas hexagonales y las arandelas planas estándar ofrecen resistencia cero a este fenómeno. Cuando el cucharón golpea la polea principal, la correa se dobla, pero el cucharón rígido de acero no. Este desajuste crea una acción de palanca que obliga a la cabeza del perno a desplazarse. Si el hardware carece de una función de bloqueo mecánico, la tuerca inevitablemente retrocederá.
El aflojamiento se produce sin que la tuerca gire. La causa principal en los sistemas de transporte es el empotramiento. Los materiales de la correa, especialmente el caucho y los polímeros sintéticos, se comprimen bajo cargas pesadas. Cuando aprietas un perno, la cabeza y la arandela presionan profundamente en la superficie de la correa. Con el tiempo, el material de la correa sufre una deformación plástica localizada. Cede y se diluye permanentemente bajo la presión concentrada.
Los ciclos térmicos y la flexión continua aceleran este proceso de incrustación. A medida que la correa se reduce en espesor, el perno estirado se relaja naturalmente hacia su longitud original. La tensión cae inmediatamente. Se abre la articulación. Se pierde fuerza de sujeción aunque la tuerca nunca giró sobre las roscas. El aflojamiento es inevitable en las bandas de caucho, lo que hace que la selección adecuada de los herrajes sea fundamental para mantener la estabilidad de las juntas.
La fluencia es otro factor importante en el aflojamiento. El caucho se comporta como un fluido muy viscoso bajo presión sostenida. La goma que se encuentra directamente debajo de la cabeza del perno fluye lentamente desde la zona de alta presión hacia las áreas de baja presión circundantes. Esta migración de material reduce el espesor de la correa en el punto exacto de sujeción. A menudo se puede ver esto al retirar cubos viejos; el cinturón tiene muescas profundas y permanentes donde solía asentarse el hardware.
Para evitar que se afloje, es necesario distribuir la fuerza de sujeción sobre una superficie mayor. El uso de arandelas planas endurecidas de gran tamaño contra la parte trasera del cucharón ayuda a distribuir la carga. Sin embargo, no se puede aumentar fácilmente la superficie de la cabeza del perno sin interferir con el recorrido de la correa sobre las poleas. Esta limitación hace que el aflojamiento sea una amenaza constante que requiere intervalos de inspección estrictos.
Los elevadores de cangilones funcionan continuamente en condiciones dinámicas extremas. Cada vez que un cucharón recoge material de la sección del maletero, experimenta un pico de carga enorme. A medida que el cucharón sube verticalmente por la carcasa, una vibración continua sacude todo el conjunto. Cuando pasa sobre la polea principal para descargar, la correa se flexiona, alterando la geometría de la unión atornillada.
Este ciclo continuo de carga y descarga impulsa micromovimientos en la articulación. Estos micromovimientos superan la fricción del hilo e inician un aflojamiento rotacional. Los sujetadores estándar no pueden sobrevivir a este entorno indefinidamente. El cambio constante de la tensión a la relajación fatiga el hardware estándar, lo que requiere que usted implemente contramedidas diseñadas específicamente para el movimiento dinámico.
Considere la frecuencia de estos ciclos de carga. Si una correa funciona a 400 pies por minuto, los cangilones golpean la polea principal varias veces por segundo. Esto genera una vibración de alta frecuencia que viaja directamente hacia abajo por el eje del perno. Los hilos actúan como una rampa. Bajo vibración de alta frecuencia, la tuerca naturalmente quiere deslizarse por esa rampa. Sin una barrera física que impida la rotación, la vibración desmantelará la articulación.
La propia carcasa contribuye al problema. Si la carcasa del ascensor está mal apoyada o desalineada, toda la estructura se balancea y vibra. Esta resonancia estructural amplifica las fuerzas que actúan sobre los cangilones. A menudo puedes diagnosticar problemas graves de vibración inspeccionando las roscas de los pernos. Si las roscas se ven pulidas o muy desgastadas en un lado, el perno se ha movido lateralmente dentro del orificio.
La resistencia repentina crea fuerzas de corte extremas en todo el conjunto de cangilones. Los materiales de gran tamaño a menudo se acumulan entre el borde del cangilón y la carcasa del ascensor. Los atascos en las botas obligan a los cucharones a atravesar sólidos a granel compactados en lugar de recoger material suelto. Estos impactos transfieren una enorme energía cinética directamente a los sujetadores.
Si la fuerza de apriete ya se ve comprometida por el aflojamiento, la carga de choque fuerza a la cabeza del perno a deslizarse violentamente. Este deslizamiento lateral provoca un aflojamiento rotacional inmediato. En casos severos, la carga de impacto excede por completo el límite elástico del perno, lo que hace que se doble o se rompa dentro de la carcasa. La protección contra cargas de impacto requiere materiales de alta resistencia y mecanismos de bloqueo seguros.
Diferentes materiales generan diferentes perfiles de impacto. La manipulación de granos secos y que fluyen libremente presenta un riesgo de shock relativamente bajo. Sin embargo, mover vidrio triturado, clinker de cemento o minerales pesados introduce fuerzas de impacto masivas. Un solo trozo de carbón congelado que ingresa a la sección del maletero puede arrancar un cubo estándar de la correa si los sujetadores ya están flojos.
Cuando un cubo se rompe, no cae simplemente al fondo. A menudo queda atrapado entre la correa y la polea, actuando como una bola de demolición. Arranca los cangilones adyacentes, destroza la carcasa de la correa y destruye el revestimiento de la polea. Prevenir esa falla inicial de los sujetadores es la única manera de evitar daños catastróficos a la carcasa.
El error humano juega un papel enorme en las fallas de los sujetadores. Un torque insuficiente no logra estirar el perno lo suficiente durante la instalación. Nunca se genera suficiente fricción inicial para mantener unidos los hilos. La articulación sigue siendo vulnerable a las vibraciones desde el primer día. Por el contrario, apretar demasiado es igualmente peligroso. Un torque excesivo estira el perno más allá de su límite elástico, deformando permanentemente el metal y destruyendo su elasticidad.
Un torque excesivo también aplasta la carcasa de la correa, acelerando el empotramiento y el aflojamiento. Los equipos de mantenimiento suelen utilizar conductores de impacto no regulados para aumentar la velocidad. Esta práctica garantiza una precarga inconsistente en toda la matriz de depósitos. Algunos tornillos terminan peligrosamente flojos, mientras que otros se estiran hasta el punto de fallar. Debe utilizar herramientas calibradas para garantizar una tensión precisa y uniforme en toda la correa.
La secuencia de apriete importa tanto como el valor del par. Si un cucharón tiene cuatro orificios de montaje, los mecánicos deben apretar los pernos en forma cruzada, similar a como se monta una llanta de automóvil. Apretar un lado completamente antes de pasar al otro lado aprieta el cinturón de manera desigual. Esto crea una lectura de torque falsa. La llave hace clic, pero el cubo no está realmente apoyado contra el cinturón.
La lubricación de roscas también distorsiona el torque de instalación. Si un mecánico aplica compuesto antiagarrotamiento a las roscas, la fricción disminuye significativamente. La aplicación de la especificación de torque seco estándar a un perno lubricado dará como resultado una sobretensión masiva. Debe ajustar sus objetivos de torsión según la condición específica de la rosca y los lubricantes utilizados durante el montaje.
Los diseños tradicionales se basan en una cabeza grande y plana para distribuir la carga de sujeción en una amplia zona de la correa. La mayoría presenta un cuello cuadrado o acanalado ubicado justo debajo de la cabeza. El cuello está destinado a morder la goma y evitar la rotación durante el proceso de ajuste inicial. Durante décadas, este fue el estándar de la industria.
Sin embargo, los pernos estándar tienen graves limitaciones en las operaciones modernas de alta capacidad. Una vez que se produce el empotramiento de la correa, la fuerza de sujeción disminuye. El cuello pierde su firme agarre sobre el cadáver. En ambientes de alta vibración, la cabeza del perno comienza a girar libremente. Los pernos estándar ofrecen resistencia cero al aflojamiento automático por rotación una vez que cae la precarga, lo que los convierte en un problema en aplicaciones de servicio pesado.
El diseño del cuello acanalado falla específicamente cuando se usa con cinturones sintéticos modernos de alta resistencia. Estas correas tienen cubiertas superiores extremadamente resistentes que resisten la penetración. Las nervaduras poco profundas de un cerrojo estándar no pueden morder lo suficientemente profundo como para establecer un bloqueo mecánico. Cuando el mecánico aplica torsión a la tuerca, todo el perno gira en el orificio, lo que hace imposible lograr la precarga adecuada.
Además, los pernos estándar suelen fabricarse con acero al carbono de baja calidad. Carecen del límite elástico necesario para sobrevivir a cargas de impacto fuertes. Cuando se produce un atasco en la bota, el acero blando se dobla fácilmente. Una vez que el perno se dobla, la geometría de la junta se arruina permanentemente y el sujetador debe cortarse y reemplazarse.

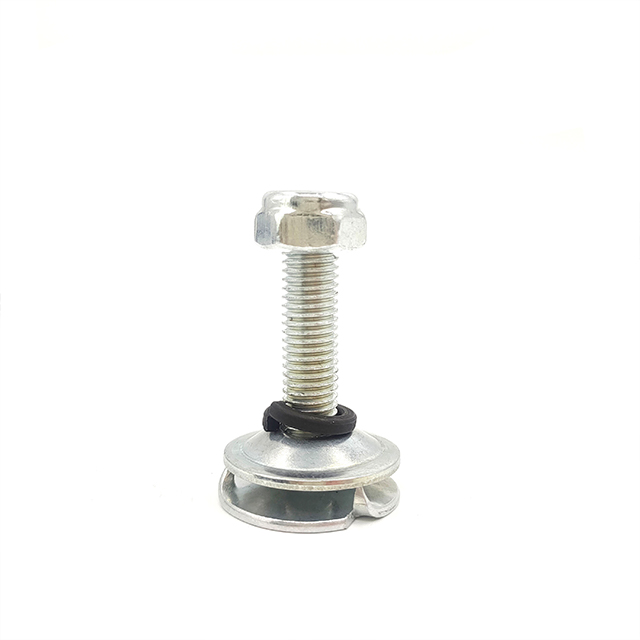

Un perno de colmillo proporciona una enorme ventaja mecánica sobre los diseños estándar de cabeza plana. La cabeza presenta dientes integrados o 'colmillos' que sobresalen hacia abajo. Estos colmillos muerden profunda y agresivamente la carcasa del cinturón. Cuando aprietas la tuerca, los colmillos bloquean la cabeza del perno rígidamente en su lugar.
Este diseño evita que el cabezal gire durante la instalación. Más importante aún, combate directamente el aflojamiento automático por rotación durante el funcionamiento. Incluso si se produce un ligero aflojamiento debido a la compresión de la correa, los colmillos mantienen un bloqueo físico en la estructura de la correa. El perno simplemente no puede girar. Este bloqueo mecánico preserva la integridad de la unión por mucho más tiempo que los cuellos acanalados estándar.
La geometría de los colmillos está diseñada para penetrar la cubierta de goma sin cortar las capas internas de tela. Los cordones tensores del interior del cinturón permanecen intactos, preservando la resistencia general del cinturón. Esta penetración dirigida crea un punto de anclaje seguro que resiste las fuerzas de palanca generadas cuando el cucharón pasa sobre la polea principal.
Los mecánicos favorecen mucho estos diseños porque permiten una verdadera instalación con una sola mano. El mecánico no necesita alcanzar detrás de la correa con una llave para mantener fija la cabeza del perno. Simplemente empujan el perno a través del orificio, asientan los colmillos en la goma y clavan la tuerca desde el lado del cucharón. Esto reduce drásticamente el tiempo de instalación durante revisiones importantes de la correa.

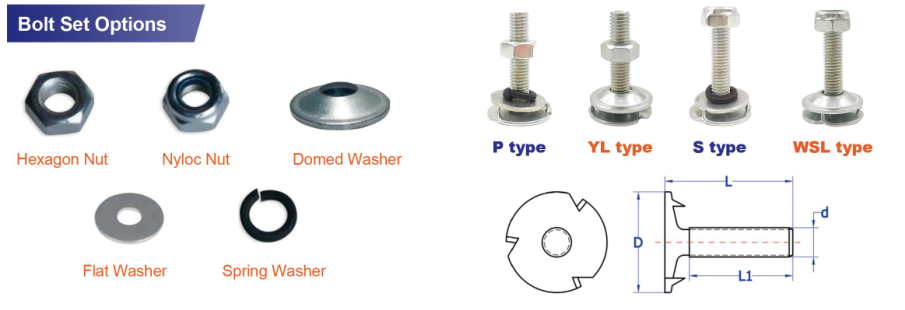

Asegurar la tuerca es tan importante como asegurar la cabeza del perno. Un sistema de pernos elevadores antiaflojamiento diseñado combina pernos especializados con mecanismos de bloqueo avanzados. Las arandelas de bloqueo de cuña son muy efectivas en estos entornos. Utilizan tensión en lugar de fricción para asegurar la articulación. Las levas de las arandelas se entrelazan, lo que significa que cualquier intento de la tuerca de girar para aflojarse aumenta la fuerza de sujeción.
Las contratuercas con inserto de nailon (Nyloc) proporcionan resistencia basada en la fricción. Funcionan bien para aplicaciones estándar pero se degradan rápidamente en entornos de alta temperatura. Las tuercas de rosca deformadas ofrecen poder de bloqueo totalmente metálico, pero pueden irritar las roscas del perno, lo que limita su reutilización. La selección de la tecnología de bloqueo adecuada depende completamente de la temperatura de funcionamiento y la gravedad de la vibración.
Las arandelas de bloqueo de cuña funcionan según un principio geométrico simple. El ángulo de leva en las caras de la arandela es más pronunciado que el ángulo de paso de rosca en el perno. Si la tuerca intenta retroceder, debe subir por las levas. En realidad, esta acción estira aún más el perno, aumentando la precarga. La vibración que normalmente destruye una articulación en realidad bloquea más firmemente el sistema de arandela de cuña.
Las tuercas de rosca deformadas, a menudo llamadas tuercas de corte, distorsionan físicamente las roscas superiores de la tuerca. Cuando los enroscas en el perno, la sección distorsionada agarra agresivamente las roscas macho. Esto proporciona una excelente resistencia a la vibración, pero daña las roscas del perno al retirarlo. Debe tratar las tuercas roscadas deformadas como artículos de un solo uso para garantizar el máximo poder de sujeción.
Tipo de sujetador | Resistencia al aflojamiento rotacional | Resistencia al aflojamiento | Mejor entorno de aplicaciones |
|---|---|---|---|
Perno de cabeza plana estándar | Bajo | Bajo | Transporte liviano y de baja vibración |
Perno de colmillo | Alto | Medio | Entornos de trabajo pesado y alto impacto |
Sistema de arandela de bloqueo en cuña | muy alto | Medio | Vibración extrema, infraestructura crítica |
Tuerca de bloqueo de inserción de nailon | Medio | Bajo | Temperatura ambiente, vibración moderada. |
Debe evaluar con qué agresividad un sujetador agarra el cinturón sin causar daños. El objetivo es la máxima sujeción sin provocar desgarros localizados. Los componentes del elevador de cangilones de alta vibración deben distribuir las cargas operativas de manera uniforme a lo largo de la carcasa. Si los colmillos o las costillas son demasiado afilados, cortan los miembros de tensión internos dentro del cinturón.
Este daño interno compromete la resistencia a la tracción general de la correa, lo que provoca un rompimiento prematuro. Por el contrario, si la cabeza del perno es demasiado pequeña, perfora directamente la goma bajo una carga pesada. Debe seleccionar sujetadores que coincidan específicamente con el grosor, la clasificación de las capas y el material de cubierta de su cinta transportadora para garantizar un agarre seguro y no destructivo.
Las correas de cordón de acero requieren estrategias de sujeción completamente diferentes a las de las correas de tela. No se pueden introducir colmillos en una correa de cordón de acero sin correr el riesgo de dañar gravemente los cables. Para estas aplicaciones de servicio pesado, debe utilizar placas de sujeción especializadas que agarren la correa mediante fricción en lugar de penetración. Consulte siempre al fabricante de su correa antes de cambiar los estilos de sujetadores.
El patrón de perforación en el cinturón también dicta la selección del sujetador. Los cucharones estándar utilizan un espacio específico entre orificios, generalmente en centros de 4 o 6 pulgadas. Si actualiza a un perno de mayor diámetro para aumentar el límite elástico, debe asegurarse de que el nuevo hardware se ajuste al patrón de perforación existente sin quitar demasiada goma entre los orificios. Quitar demasiado material crea una línea de desgarro débil a lo largo del ancho de la banda.
El grado del material determina la supervivencia en la carcasa. Los pernos de grado 2 funcionan adecuadamente para productos agrícolas livianos como el grano seco. Sin embargo, fallan rápidamente en aplicaciones industriales. Los minerales pesados, los agregados y el cemento requieren sujetadores de Grado 5 o Grado 8. Estos grados más altos ofrecen un límite elástico superior, resistiendo el estiramiento y la flexión bajo impactos severos.
Las opciones de acero inoxidable brindan una resistencia crítica a la corrosión en ambientes húmedos, ácidos o químicos. Sin embargo, el acero inoxidable posee características de torsión-tensión diferentes a las del acero al carbono. Debe ajustar los procedimientos de instalación y aplicar compuestos antiagarrotamiento para evitar el desgaste de las roscas. Siempre haga coincidir las propiedades metalúrgicas del sujetador directamente con las demandas de peso e impacto del material transportado.
El límite elástico es el punto exacto donde el acero se deforma permanentemente. Si una carga de impacto estira un perno de Grado 2 más allá de su límite elástico, no retrocederá. La precarga desapareció para siempre. Los pernos de grado 8 tienen un límite elástico mucho más alto, lo que les permite absorber cargas de impacto masivas, estirarse momentáneamente y volver a su longitud original, preservando la fuerza de sujeción.
Al seleccionar acero inoxidable, debe comprender la diferencia entre los grados 304 y 316. El acero inoxidable 304 soporta bien la humedad general, pero el acero inoxidable 316 es obligatorio si transporta materiales que contienen cloruros o fertilizantes fuertes. El uso de un grado incorrecto de acero inoxidable provocará un rápido agrietamiento por corrosión bajo tensión, lo que provocará que las cabezas de los pernos se salgan inesperadamente.
La actualización de su hardware afecta directamente su programa de mantenimiento. Los sujetadores estándar requieren un control constante. Los mecánicos deben abrir con frecuencia las puertas de la carcasa, mover la correa y comprobar manualmente el ajuste de cientos de tuercas. Este proceso consume enormes cantidades de horas de trabajo y obliga a cerrar la línea de producción.
Los sujetadores diseñados eliminan este trabajo repetitivo. Al bloquear físicamente la articulación contra vibraciones, se amplían los intervalos entre las inspecciones requeridas. Los mecánicos pueden centrarse en el mantenimiento preventivo en otras partes de la planta en lugar de luchar constantemente contra cubos sueltos. La reducción de horas de trabajo justifica rápidamente la inversión en mejor hardware.
Además, evitar que un solo cubo se rompa ahorra decenas de miles de dólares en daños secundarios. Una correa rota requiere una operación de empalme masiva. La instalación pierde días de producción mientras los contratistas vulcanizan una nueva sección de la correa. Asegurar los cangilones adecuadamente es la póliza de seguro más barata que puede adquirir contra fallas catastróficas de la carcasa.
Debe realizar un seguimiento de sus registros de mantenimiento para ver el impacto real. Registre cada vez que un mecánico reemplace un cucharón faltante o vuelva a apretar un conjunto suelto. Una vez que instale los sujetadores de diseño, realice un seguimiento de las mismas métricas. La disminución de las intervenciones necesarias demostrará claramente el valor de mejorar su estrategia de fijación.
Deshágase inmediatamente de los impulsores de impacto no regulados. No se puede adivinar la precarga por la sensación o el sonido. Utilice llaves dinamométricas calibradas para todas las instalaciones. Establezca especificaciones de torque claras basadas en el grado del perno, el tamaño de la rosca y el material de la correa. Documente estas especificaciones claramente en los manuales de mantenimiento de sus instalaciones.
Capacite a sus técnicos sobre las secuencias de ajuste adecuadas. Una aplicación de torque constante y verificable evita la apertura prematura de la junta. Garantiza que cada cucharón lleve su parte exacta de la carga. La implementación de un estricto protocolo de torsión es el control administrativo más eficaz que puede utilizar para prevenir fallas en los sujetadores.
La calibración no es un evento único. Las llaves dinamométricas pierden sus especificaciones con el tiempo, especialmente si se caen o se almacenan incorrectamente. Debe implementar un programa de calibración de herramientas. Envíe sus llaves dinamométricas a un laboratorio certificado anualmente. Una llave con una lectura del 15% baja dejará todo el conjunto de cucharones peligrosamente subtensado.
Cree un sistema de gestión visual para sus sujetadores. Después de que un mecánico aprieta una tuerca según las especificaciones correctas, debe aplicar una franja de pintura de sellado de torsión en la tuerca, la arandela y la parte posterior del cucharón. Esta franja de pintura proporciona un indicador visual inmediato durante inspecciones futuras. Si la raya está rota, la tuerca se ha movido y la unión requiere atención inmediata.
La actualización del hardware requiere comprobaciones cuidadosas de compatibilidad. Asegúrese de que los nuevos herrajes antiaflojamiento coincidan perfectamente con los diámetros de los orificios del cinturón existentes. Un ajuste holgado en el orificio del cinturón permite el movimiento lateral, acelerando el desgaste y desgarrando la goma. Verifique que los patrones de perforación del cucharón se alineen perfectamente con los nuevos sujetadores antes de ordenar suministros a granel.
Las arandelas de bloqueo mejoradas suelen tener diámetros exteriores más grandes que las arandelas planas estándar. Asegúrese de que queden completamente planos contra la superficie del cucharón sin subir sobre el radio del cucharón ni interferir con la pared del cucharón. El ajuste adecuado no es negociable para la estabilidad de las articulaciones. Una arandela que no coincide creará una carga desigual e inducirá una tensión de flexión en el perno.
Siga estos pasos cuando actualice su sistema:
Mida el grosor exacto de su correa y cucharón actuales para determinar la longitud correcta del perno.
Verifique que el diámetro del orificio en la correa coincida con el diámetro del vástago de los nuevos sujetadores.
Pruebe el ajuste de un solo conjunto de cubetas para asegurarse de que las nuevas arandelas queden planas contra la superficie de montaje.
Verifique la holgura entre las nuevas colas de los pernos y la carcasa del elevador para evitar raspaduras.
No mezcle hardware antiguo y nuevo. Si actualiza a una arandela de bloqueo de cuña, debe usar una tuerca y un perno nuevos. Reutilizar pernos viejos y desgastados con nuevos mecanismos de bloqueo anula el propósito de la actualización. Es probable que el perno viejo ya haya cedido y falle independientemente de qué tan bien sujete la tuerca la nueva arandela.
La compresión de la correa es una realidad inevitable. Debe tener en cuenta la integración inicial al instalar hardware nuevo. Establezca un programa estricto de reapriete posterior a la instalación. Inspeccione y vuelva a apretar todos los sujetadores del cangilón del elevador después de las primeras 48 horas de operación continua.
Realice una segunda verificación exhaustiva después de una semana de funcionamiento bajo carga. Una vez que la articulación se estabiliza y la correa deja de comprimirse, puede integrar las inspecciones en su programa de mantenimiento preventivo estándar. Base estos intervalos continuos estrictamente en las horas de funcionamiento y la gravedad de la carga, en lugar de fechas calendario arbitrarias.
La revisión cada 48 horas es crítica porque el caucho se desliza rápidamente bajo la presión inicial. Durante esta primera inspección, los mecánicos suelen comprobar que las tuercas que hace dos días estaban perfectamente apretadas ahora están completamente sueltas. Esto no es una falla del mecanismo de bloqueo; es la realidad física de la reducción del cinturón. Debes restablecer la precarga.
Siga siempre estrictos procedimientos de bloqueo/etiquetado (LOTO) durante estas inspecciones. Bloquee el motor de accionamiento principal. Abra las puertas de inspección. Mueva manualmente la cinta para que cada conjunto de cangilones esté a la vista. Inspeccione visualmente las franjas de pintura del sello de torsión y pruebe físicamente una muestra de tuercas con una llave calibrada para verificar que la fuerza de sujeción permanezca intacta.
Mapee su hardware actual e identifique signos de incrustación, desgarro de correa o aflojamiento por rotación en sus conjuntos de cangilones.
Cambie a llaves dinamométricas calibradas para todas las instalaciones para garantizar una precarga consistente y precisa en toda la correa.
Actualice a pernos de colmillo en aplicaciones de transporte de alto impacto o de servicio pesado para evitar que las cabezas de los pernos giren bajo carga.
Establezca una regla estricta de reapriete de 48 horas después de instalar hardware nuevo para combatir la compresión y el aflojamiento inicial de la correa.
Consulte con un especialista en sujetadores para especificar el grado exacto del material y el mecanismo de bloqueo para su perfil de carga específico.
R: El torque inicial crea precarga, pero la precarga sostenida es difícil de mantener. El incrustamiento hace que el material de la correa se comprima con el tiempo. Esta compresión provoca un aflojamiento, provocando una pérdida de tensión sin que la tuerca gire. Además, una vibración transversal intensa puede superar la fricción del hilo, lo que provoca un aflojamiento automático por rotación.
R: Es un sistema de sujeción especializado diseñado para resistir fuerzas dinámicas. Estos sistemas utilizan dientes integrados, roscas deformadas o arandelas de bloqueo de cuña basadas en tensión. Resisten activamente el aflojamiento automático rotacional y el movimiento relativo de la rosca, manteniendo la unión segura en aplicaciones de alta vibración.
R: Los colmillos integrados penetran la carcasa de la correa durante la instalación. Este mordisco físico bloquea la cabeza del perno en su lugar. Evita que el cabezal gire bajo carga. Al detener la rotación, los pernos de colmillo mantienen la integridad de la unión y evitan que el sujetador se salga durante la operación.
R: Las arandelas de seguridad de anillo partido estándar generalmente son ineficaces en estas aplicaciones. Se aplanan bajo carga y ofrecen una resistencia casi nula a vibraciones transversales severas. Las arandelas de bloqueo en forma de cuña o las tuercas de bloqueo especializadas brindan una protección significativamente mejor contra el deslizamiento lateral y la pérdida de tensión.
R: Inspeccione y vuelva a apretar los componentes recién instalados después de las primeras 48 horas de operación para tener en cuenta la compresión inicial de la correa. Realice un control de seguimiento después de una semana. Luego, integre las inspecciones en su programa de mantenimiento preventivo estándar según las horas de funcionamiento y la gravedad de la carga.
